Антенна для цифрового ТВ своими руками: сделайте приемник для 20 DVB-T2 каналов

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

• Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
• Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
• Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

Есть также:

• активные антенны, на которых сигнал усиливается подключенным усилителем (питание получает от внешнего блока внутри квартиры или от приемника телесигнала – телевизора или приставки для цифрового ТВ);

• пассивные – сами усиливают принимающий сигнал за счет конструктивного выполнения (требуется соблюдение размера антенны и формы проводников).

К чему вы подключаете антенну?К цифровой приставке51.49%К телевизору48.51%Показать результатыПроголосовало: 1274

Варианты антенн для приема цифрового сигнала

Прием ДВМ-волн может осуществляться множеством антенн. Для показа цифрового телевидения DVB-T2 приемник может быть сооружен только из одного кабеля, или с дополнительных элементов.

Каждый телевизионный приемник будет отличаться характеристиками. Их надо учитывать при выборе, особенно если вы живете далеко от города, где поблизости нет телевышек.

Ниже представлена таблица самых распространенных ТВ-антенн. Они учше всего работают, наиболее просты в изготовлении.

Есть более сложные варианты. Но при всей трудности изготовления имеют существенные недостатки. При этом качество приема не настолько велико по сравнению с табличными. Поэтому самостоятельно делать их нет смысла. Например:

• Антенна Ковачева;
• Туркина;
• волновой канал.

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

• Какую приставку для цифрового телевидения лучше купить
• Какую антенну купить для цифрового ТВ? Сравниваем варианты

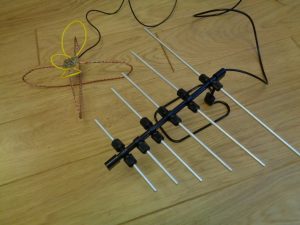

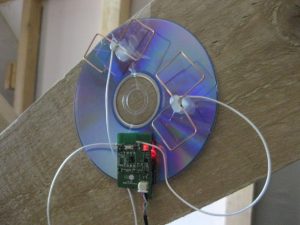

Варианты антенн своими руками

Радиолюбители на протяжении многих лет занимались изобретением и усовершенствованием ТВ антенн. Их делали из подручных материалов. На сегодняшний день есть довольно обширный список самодельных антенн, он постоянно совершенствуется и расширяется.

Популярные самодельные антенны:

• Из пустых пивных банок.
• Восьмёрка из антенного кабеля.
• «Бабочка» из трубок.
• Антенна Харченко.
• Спиральная.
• Тройной квадрат.

Это далеко не полный перечень вариантов, он постоянно пополняется умельцами.

«Бабочка»

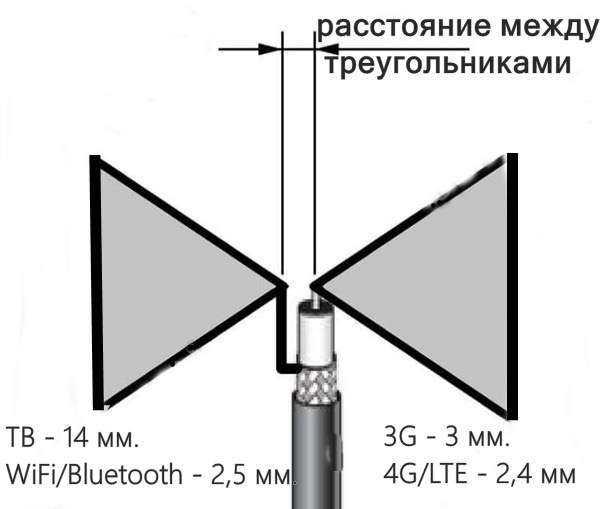

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется:

• тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
• около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
• саморезы;
• отвертка или шуруповерт;
• нож для зачистки;
• паяльник с припоем и флюс-пастой;
• линейка для разметки;
• кусачки или плоскогубцы;
• карандаш для разметки дощечки;
• штекер на 75 Ом;
• F-разъемы для подключения.

Изготовление выглядит так:

1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
2. Нарезаются провода в соответствии с рассчитанными размерами.  Потребуется восемь проводников.
3. Середина каждого проводника зачищается на 2 см.
4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
6. Все проволоки соединяются между собой по схеме подключений.
7. Выходы антенны впаиваются в штекер.
8. К штекеру подключается провод-переходник на 75 Ом.
9. К переходнику подключается кабель.
10. Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

• простота в изготовлении;
• эффективность.

Недостатки:

• сравнительно невысокий коэффициент усиления.

Прибор из алюминиевых банок

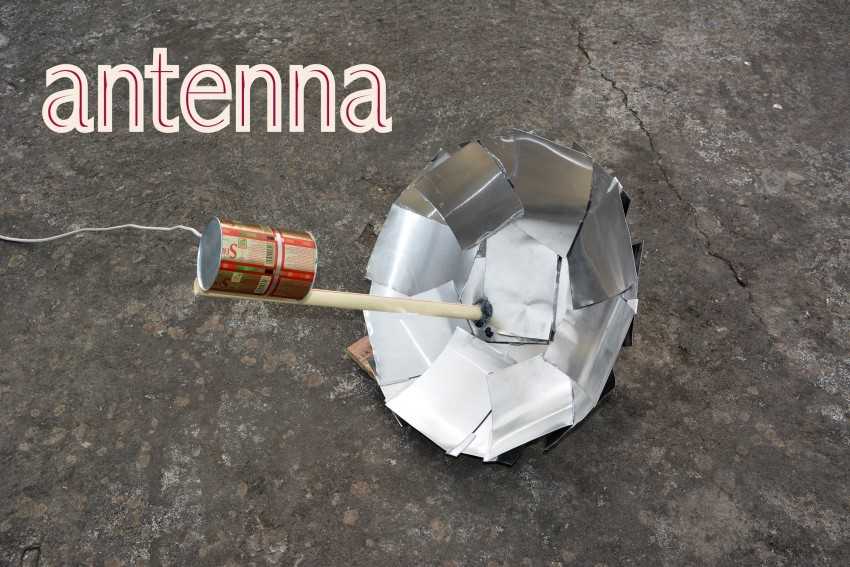

Достаточно популярная модель антенны выполняется из простейших алюминиевых банок из-под напитков. Емкости имеют массу преимуществ, так как имеют достаточную площадь в развернутом виде, отличаются хорошей проводимостью, близкой к меди, имеют обтекаемую форму, снижающую парусность. Главное достоинство состоит в абсолютной доступности материала.

Помимо алюминиевых деталей потребуется 10 м качественного телевизионного кабеля с прочной центральной жилой и двойной оплеткой сплошного типа. Также нужно подготовить деревянную вешалку, крепежные детали, изоленту и паяльный инструмент. Далее, следуя инструкции, можно начинать сборку:

1. Вначале готовится кабель. Надрезается с одного конца и частично очищается от изоляционного покрытия.

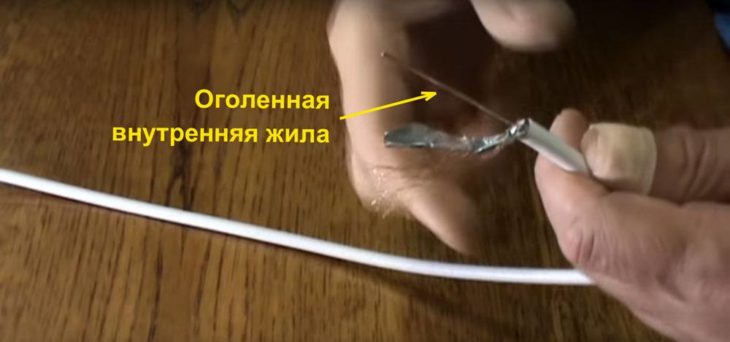

2. Затем освобождается внутренняя медная жила.
3. Противоположный конец оборудуется насадкой для подключения к TV.

1. Освобожденные от изоляции контакты припаиваются к банкам.

2. Банки фиксируются в одну линию на вешалке с помощью изоленты на расстоянии 7,5 см.

Размещать антенну из банок лучше на окне. Особенно хорошо она будет работать при отсутствии между ней и станцией высотных зданий.

Самостоятельное изготовление телевизионного оборудования — прекрасное средство экономии и возможность обзавестись необходимыми приборами. Можно изготовить своими руками антенну Wi-Fi, конструкции для аналогового или цифрового телевидения.

Процедура расчёта

Сегодняшнее цифровое вещание организовано на различных частотных диапазонах и с разных мультиплексов. Длина волн при этом также отличается. Чтобы антенна принимала и могла настроиться на хороший сигнал, излучаемые волны необходимо подогнать как можно ближе к активной области станции.

Схема расчёта:

1. Вычисляем длину волн T2 для каждого мультиплекса.
2. Обозначаем синусоиду с максимальной длиной.
3. Высчитываем полудлину поперечного сечения оптимальной волны.

Разберём примеры расчётов для жителей Москвы и Московской области.

В столице работают три мультиплекса цифрового телевидения:

1. 1 пакет – 546 МГц;
2. 2 пакет – 498 МГц;
3. 3 пакет – 578 МГц.

Для вычисления длины волны необходимо взять на вооружение простую формулу – L = 300 / F. Литерой F обозначается частота в МГц. То есть, 300 делим на 546, получаем 0,55 метров и т.д. Из проведённых расчётов видно, что каждый пакет отправляет волны следующей длины:

1. L1 = 0,55 м;
2. L2 = 0,60 м;
3. L3 = 0,52 м.

Мультиплекс второй станции имеет синусоиду с максимальной длиной, а значит, именно её нужно будет использовать в дальнейших расчётах. Остаётся выяснить значение активной области будущей антенны. Волна имеет форму синусоиды, поэтому её поперечное сечение составит половину длины и четверть полудлины. Подставляем данные: 0,6 делим на 4 и получаем 0,15 м. То есть 15 см для цифрового ТВ.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

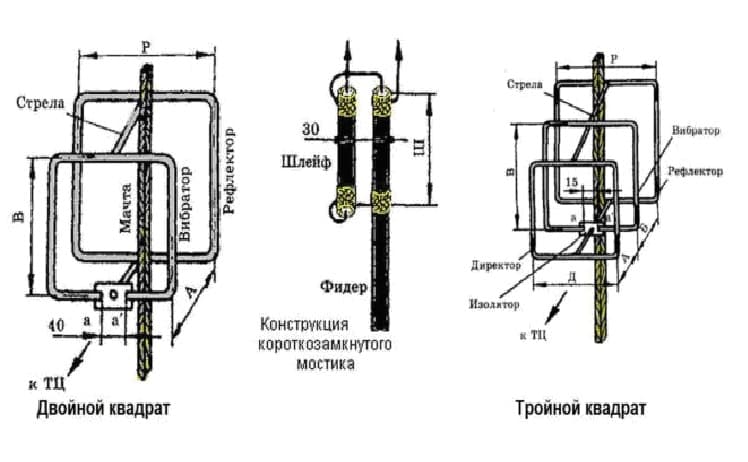

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Как сделать антенну

Дополнительно к описанию процесса изготовления будут описаны достоинства, недостатки каждой антенны для цифрового ТВ. Быстро сделать антенну для телевизора получится не каждого типа. Это объясняется сложностью конструкции, необходимостью соответствующих расчетов.

Петля из антенного кабеля

Можно сделать всегда, если старая антенна перестала показывать.

Читайте также про мой личный эксперимент с антенной из кабеля для цифрового ТВ.

Для работы нужны:

• антенный кабель (коаксиальный), желательно с медным сердечником;
• нож;

• плоскогубцы;
• штекер, чтобы соединить кабель к антенному входу телевизора.

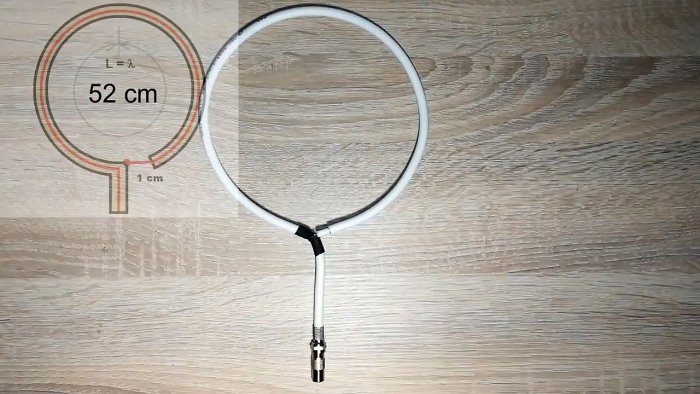

Принцип изготовления заключается в очистке областей кабеля от изоляции, скреплении провода между собой в форме петли. Отсюда пошло название – «петличная».

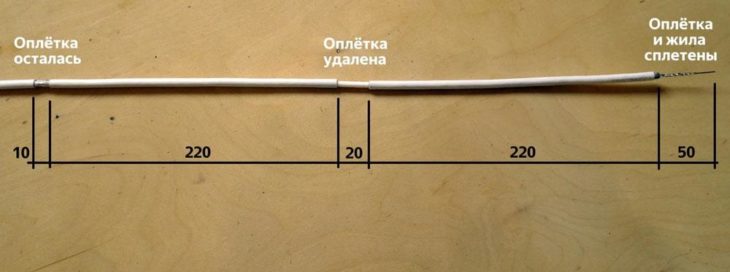

Схему надрезов смотрите на изображении ниже.

Инструкция:

• отрежьте кусок кабеля, длиной примерно 1,5 м;

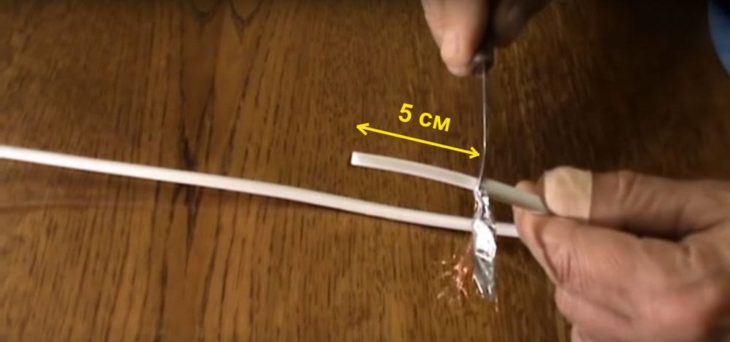

• любой конец кабеля полностью зачистите от изолирующего материала ножом, чтобы осталась только оплетка с сердцевиной (лучше взять медную);

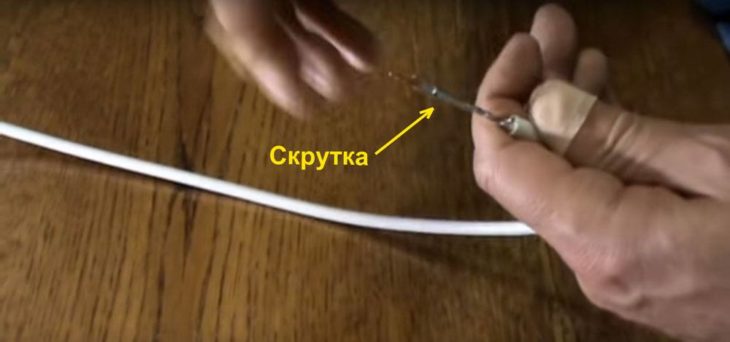

• соединение методом скрутки оплетку с центральной жилой;
• на предыдущем этапе длина зачищенного участка соблюдается 5 см;

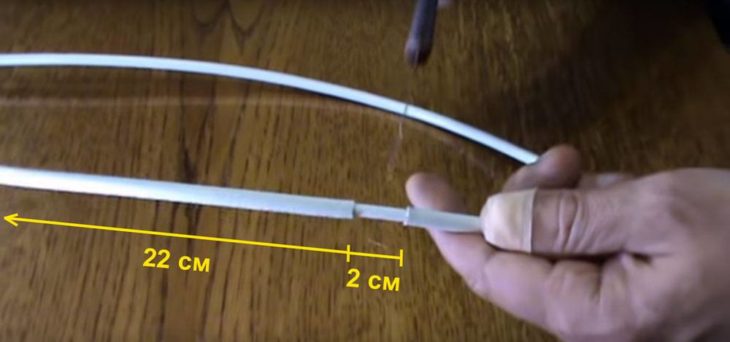

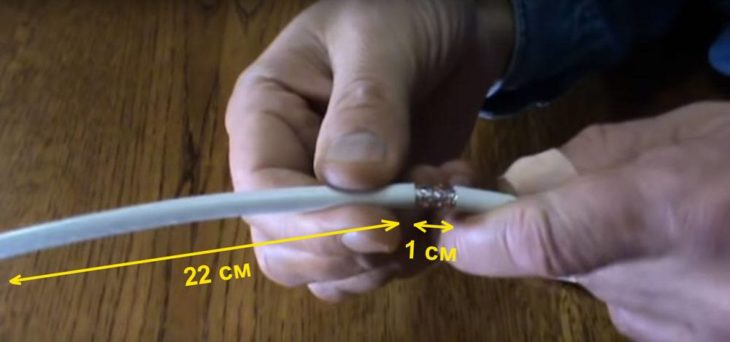

• далее отмерьте 22 см от того же конца, но уже от оставшейся изоляции;
• сделайте 2-сантиметровое удаление внешней изоляции с экраном, чтобы осталась только внутренняя изоляция, оберегающая сердцевину;
• через такое же расстояние еще раз сделайте удаление изоляции на длину 1 см, но экран в этот раз оставьте;

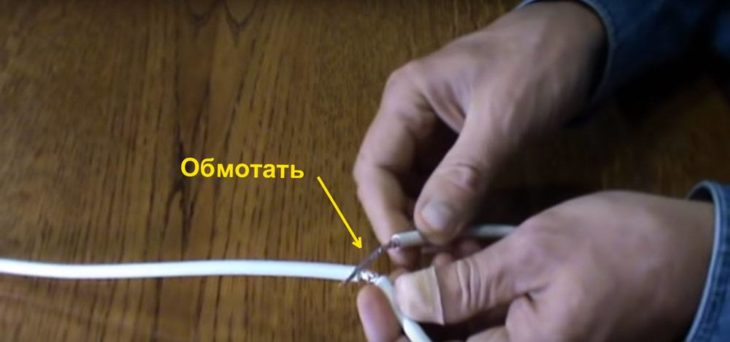

• делается плотная скрутка первоначально зачищенного конца вокруг последней зачищенной области с экраном (для надежности можно прижать плоскогубцами);

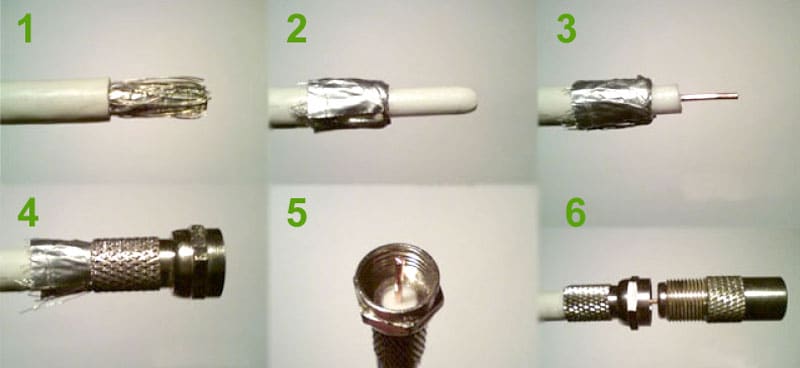

• на другой конец провода монтируется штекер, который затем вставляется в разъем на ТВ.

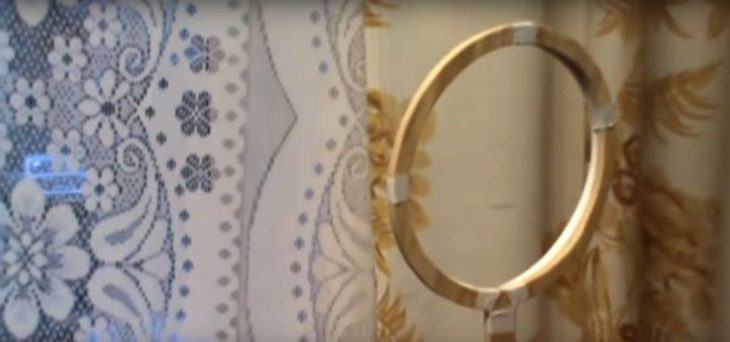

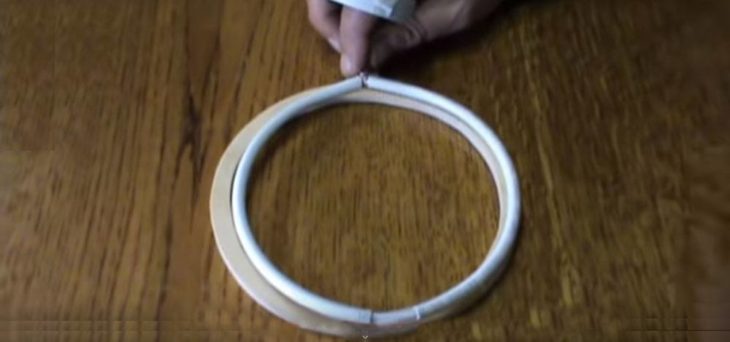

Кольцу нужно постараться придать форму круга. Если сразу форма не держится или постоянно начинает искажаться, можно сделать каркас. Выпилите из фанерного листа, или вырежьте из плотного картона круг нужного диаметра. К нему прикрепите антенное кольцо изолентой.

ДостоинстваАнтенна простая. Легче сделать только из обычного зачищенного кабеля или просто вставленной проволоки в антенный разъем. Чтобы сделать петлю, надо только иметь перед собой схему зачистки, знать, куда сделаь соединение. Имея кабель дома, устройство делается за несколько минут.Антенна комнатная. Будет ловить только при близком расположении ретранслятора. Сигнал должен поступать на высоком уровне.НедостаткиДелать усиление бессмысленно – качество приема не улучшится.Мнение экспертаКонстантинВладелец и главный автор проектаМожете не заморачиваться с самостоятельным изготовлением, а посмотреть рейтинг комнатных антенн на 20 каналов.

Более продвинутым вариантом петли будет создание спирали вместо одного кольца. Так получится сократить потери, но придется заниматься расчетами.

Еще одной вариацией выступает аналогичное кольцо, только без снятия изоляции и экранирующего слоя при выполнении второго обреза – шаг пропускается.

DVB-T2 вещание также принимается, но несколько хуже, чем стандартная петля.

Из пивных банок

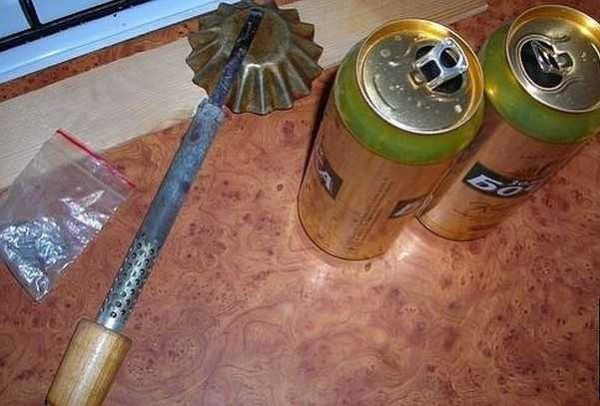

Подойдут баночки из-под пива, других напитков, которые разливаются в алюминиевые (жестяные) емкости объемом 0,5 л. Например, «Кока-кола», «Фанта», другие.

Банки с объемом 0,3 л тоже можно использовать. Но тогда нужны дополнительные расчеты, чтобы правильно расположить банки.

Изготовление посложнее, чем только с кабелем. Надо соблюдать правильное расстояние между банками, схему соединения, если используются четыре элемента.

Антенна сооружается только из четного количества банок, минимум с двух. Чем больше, тем лучше. Возможно соединение между собой 4, 6, даже 8 банок, что позволяет получить более уверенный сигнал, если ретранслятор далеко.

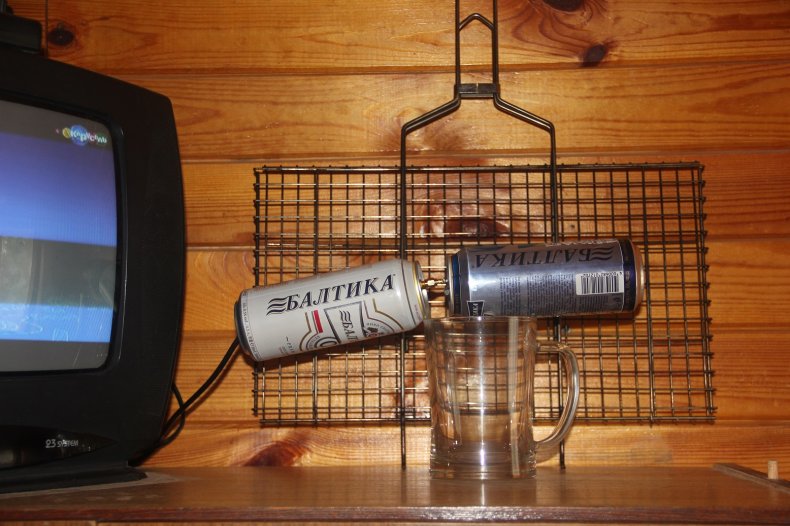

В примере ниже будет описана технология, когда банки крепятся на гардеробной вешалке.

Кстати, на коленке за 15 минут собрал такую антенну и получил положительный результат при настройке цифровых каналов на телевизоре. Нашлось 24 канала (страна Украина).

Более развернутую инструкцию и подробнее о выводах читайте в тематичной статье: антенна из пивных банок своими руками.

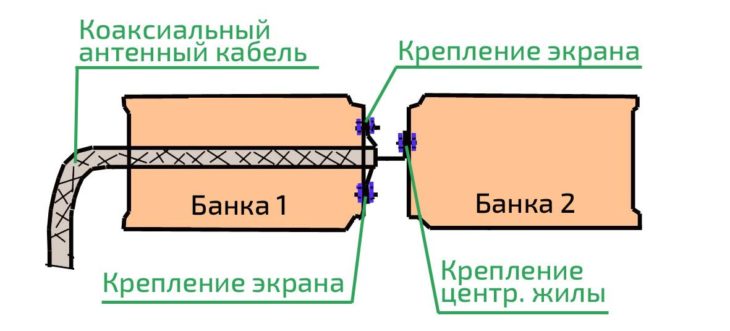

Есть разные варианты исполнения антенны. Ниже предоставлена инструкция, которая описывают чертеж.

Пошаговая инструкция:

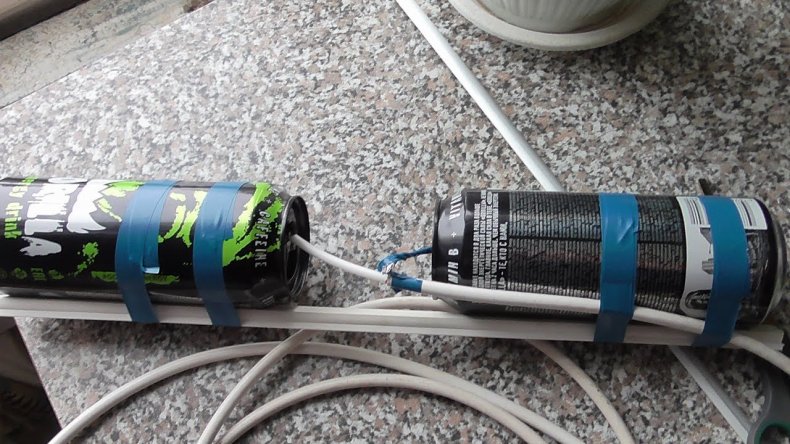

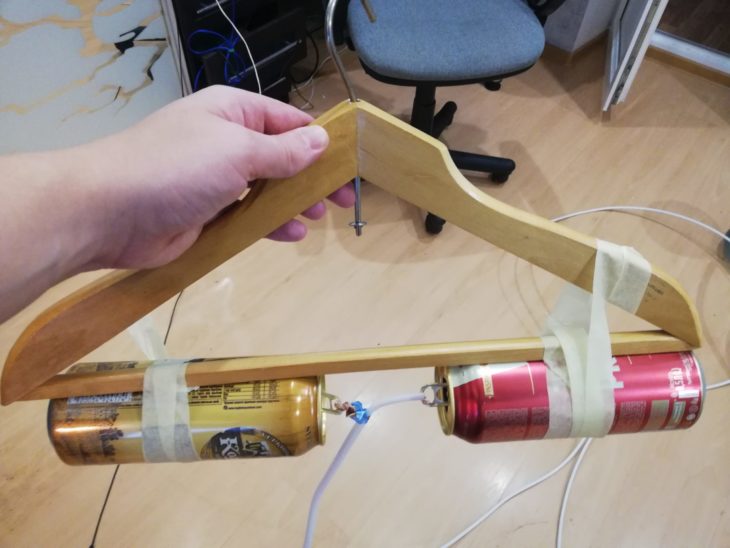

1. Скотчем зафиксируйте банку на нижней планке деревянной или пластиковой вешалки с любого края.
2. В дне проделайте отверстие, которого будет достаточно, чтобы просунуть через него кабель.
3. Подготовьте один конец кабеля. Сделайте зачистку, чтобы был оголен сердечник и экран.
4. Просуньте кабель через первую банку насквозь, закрепите экран. Можно прикрепить саморезами к верхней плоскости или примотать к «язычку». Предпочтительнее первый способ. Еще качественне будет спаивание. Тогда потери в месте соединения отсутствуют.
5. Отмерьте 7,5 см от первой баночки. Закрепите вторую емкость, прикрепите к ней аналогичным способом внутреннюю жилу.
6. Второй конец подключается к ТВ-приемнику, предварительно установленным на него коннектором.

ДостоинстваАнтенна легко делается. Из материалов нужны только кабель с банками. Из инструментов потребуется нож, саморезы, скотч, вешалка или любой другой крепежный элемент. Можно взять обычный деревянный брусок достаточной длины.Качество, дальность приема. Если нет больших перепадов рельефа и сигнал хорошо достает, тогда прием возможен даже на 50-километровой отдаленности.НедостаткиДля максимальной эффективности необходимо очень точное определение размеров вибраторов. Недостаток есть у всех самодельных приемников телевизионного сигнала.При установке на улице антенна подвержена деформациям из-за порывов ветра (парусность). Поэтому нужно надежное креплении.

Бабочка

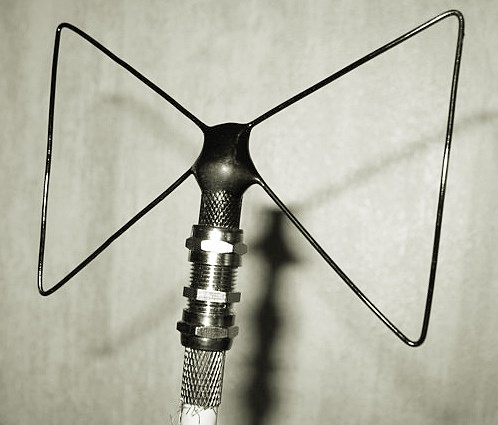

Название получила из-за конструкции, которая внешне выглядит как насекомое. Крыльями являются проводники (вибраторы), которые отходят от общей оси под углом.

Простая бабочка

Внешне напоминает старые штыревые антенные польского производства. Отличаются только тем, что в штыревом устройстве есть фазированная сетка. В бабочке ее роль выполняет каркас.

ДостоинстваУровень чувствительности. Подходит для дальнего приема не самого сильного сигнала.Единая конструкция. Принимающее устройство будет цельным, эффективным, если выполнить антенну для цифрового телевидения из цельного куска проволоки. Соединять придется только стыки в верхней части, концы проволоки.Может рассматриваться как антенна для дачи. Это возможно, если сделать ее активной через подключение усилителя.НедостаткиМаксимальные характеристики устройства достигаются только вследствие точных расчетов.Даже минимальные изменения в конструкции, деформация, изгибы, влияют на потери.Узконаправленность. Приемник имеет малый охват по старой разметке. Принимается максимум 10 телеканалов. Если мультиплексы сильно расходятся по значению частоты, тогда придется сооружать два антенных устройства и заниматься согласованием между ними. Или просто пожертвовать чувствительностью.

Изготовить бабочку, которая представлена на рисунке выше, очень легко. Требуется из медной проволоки соорудить прямоугольник со сторонами 50 и 20 см (длина и высота, W и H).

Далее перекрутить прямоугольник в центре и разрезать в месте пересечения. В результате должно получится два треугольника. Концы на треугольниках, которые образовались при разрезе, надо спаять. Затем к обоим местах пайки присоединяют жилу кабеля и экранирующий слой. Для телевидения расстояние между вибраторами требуется соблюсти в 1,4 см (q). Всю конструкцию лучше закрепить на мачте.

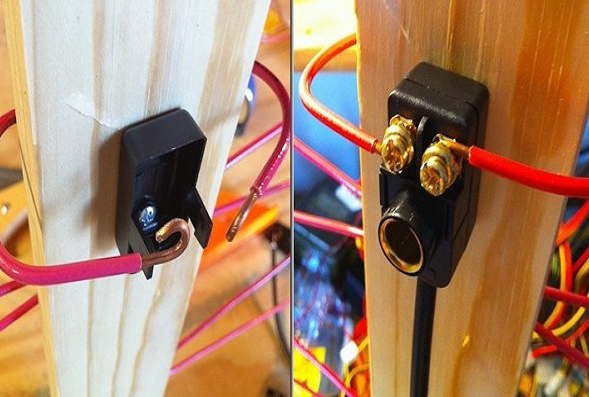

Рекомендуется место соединения бабочки с кабелем защитить, залив эпоксидной смолой. А вместо обычного соединения монтировать антенный разъем. Пример реализации показан ниже. Тогда антенну можно будет снимать, подключать другую самодельную.

Чтобы сделать более эффективную, но в то же время сложную бабочку, потребуется:

• палка из дерева длиной примерно 1 м, толщиной около полсантиметра и шириной 7 см;
• линейка, карандаш, транспортир;
• проволока из меди или алюминия с сечением 3-6 мм;
• отвертка или электрический шуруповерт;
• плоскогубцы или кусачки;
• саморезы с гайками или паяльник с необходимыми для пайки материалами (припой, флюс-паста).

Медь будет предпочтительным материалом, но вибраторы большой длины под влиянием ветра могут сильно деформироваться. Это повлияет на способность ловить антенной DVB-T2 сигнал. Поэтому можно выбрать алюминиевый проводник более толстого сечения. Устройство будет крепиться только вне здания.

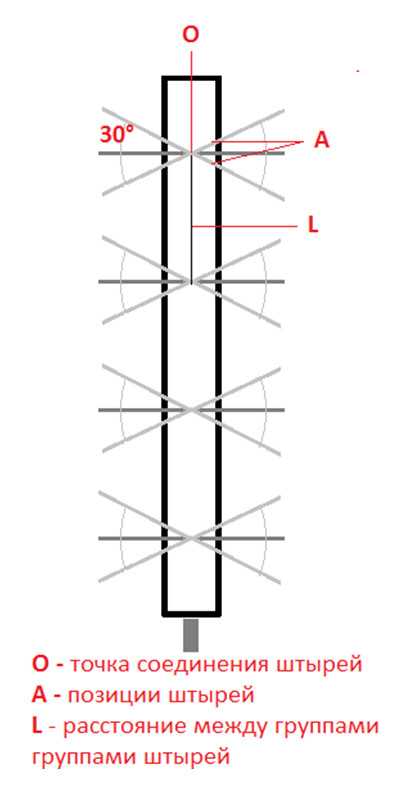

Чтобы правильно зафиксировать на каркасе (палке) вибраторы, надо сначала сделать разметку:

• на палке отметить четыре точки на расстоянии 0,2 м (L) между каждой;
• в каждой точке проводятся перпендикулярные линии к палке;
• от перпендикуляра с каждой стороны чертятся линии под углом в 30° (это направляющие, по которым потом уложатся проводники);
• результатом будет готовая разметка, которая идентичная той, что показана на рисунке ниже.

Когда каркас размечен, можно приступить к креплению и соединению всех элементов.

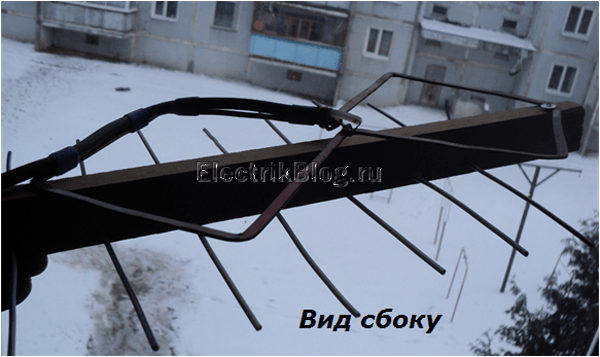

Готовая антенна выглядит следующим образом:

На обратной стороне дощечки можно прикрутить катушку, к которой будет делаться соединение.

Монтаж можно сделать через пайку или прикручиванием саморезами.

Пайка

Пайка возможна только на металлические основания. Поэтому сначала на деревянную поверхность надо прикрепить кусок проволоки по центру так, чтобы разметка не была полностью перекрыта. Иначе возникнут сложности при монтаже и конструкция будет искажена. Вместо проволоки могут крепиться 4 стальных куска.

Затем нарезаются усики. Кусачками проволока делится на 16 элементов длиной по 15 см каждый. В соответствии с заранее прочерченными угловыми полосами к центральному металлическому элементу припаиваются все 16 усиков в каждой из четырех точек.

Крепление болтами

Способ более сложный, отнимает значительно больше времени. Но конструкция окажется прочнее.

Деревянный каркас надо выбирать с толщиной и шириной от 2 и 4 см соответственно.

Под прочерченным углом в 30° на боковой поверхности палки по линии делается отверстие. В ямку потом вставится каждый усик. Чтобы крепление получилось, разметку с просверливанием надо сделать четко.

Потом высверливается отверстие, которое пройдет по касательной ямок. Отрезаются усики увеличенной длины (по 17 см), на 2 см каждый элемент вставляется внутрь ямки. Затем все элементы крепятся закручиванием болта с гайкой. В завершение из усиков делаются крылья. Для этого каждые два усика со всех сторон четырех точек обматываются тонкой проволокой, соединяются между собой.

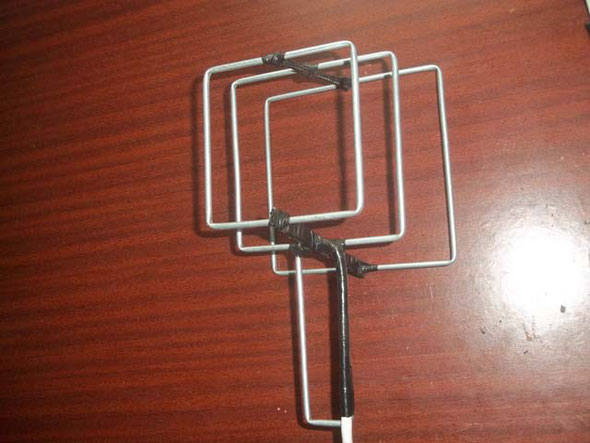

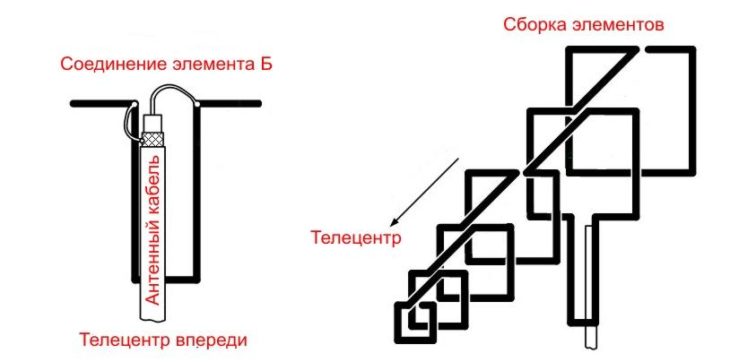

Тройной квадрат

Другое название – антенна Сотникова.

Внешне представляет соединенные между собой три квадрата из стальной или медной проволоки. Каждый следующий квадрат имеет меньший размер. Все соединяется на одной оси, которая направляется на источник DVB-T2.

1. Сделать «тройник» можно единой конструкцией, которая выгибается одной проволокой, а пайка применяется только для соединения стыков. Надо следовать чертежу, по которому выгибается конструкция.

2. Или же выгибается каждый квадрат в отдельности с заранее рассчитанной стороной.
3. Затем готовятся соединительные перемычки.
4. Все квадраты (директор, вибратор и рефлектор), крепятся двумя перемычками в самых верхних точках по центру пайкой.
5. К ответвлению вибратора припаивается коаксиальный кабель с сопротивлением 75 Ом.

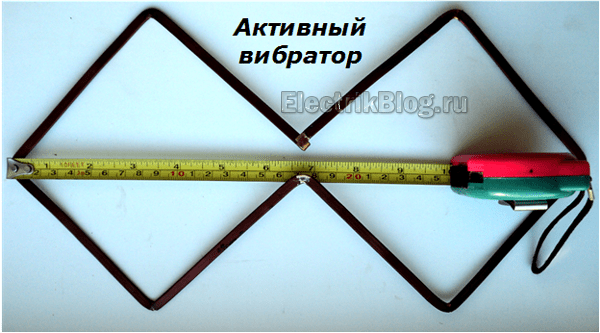

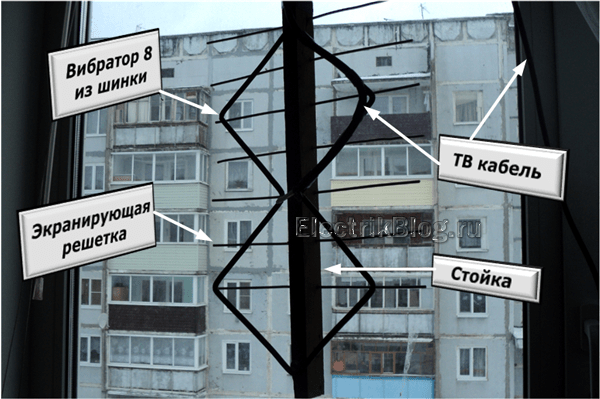

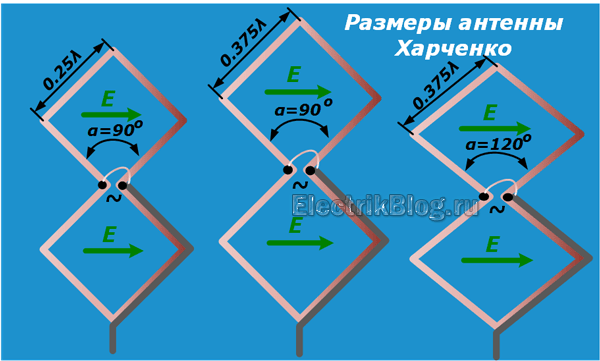

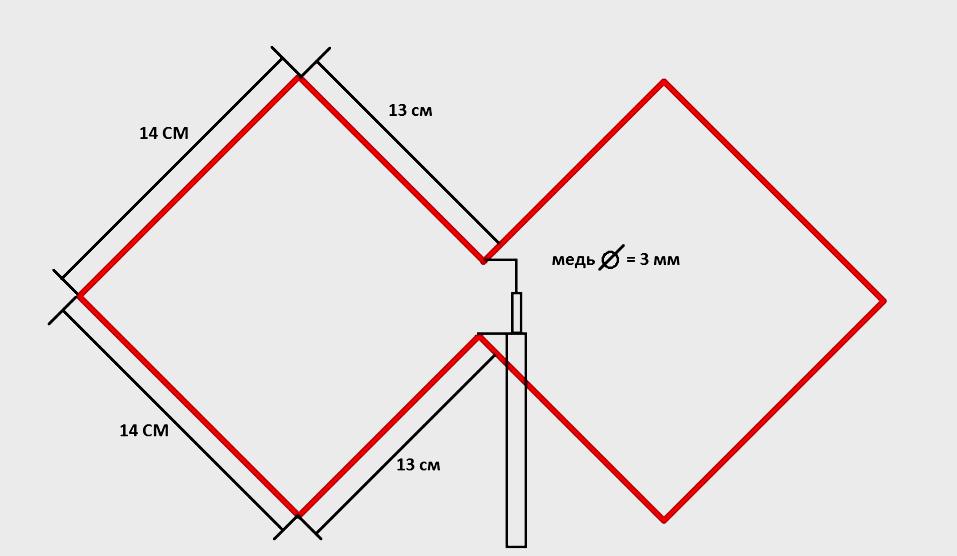

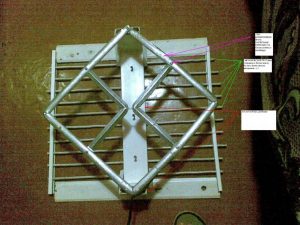

Антенна Харченко

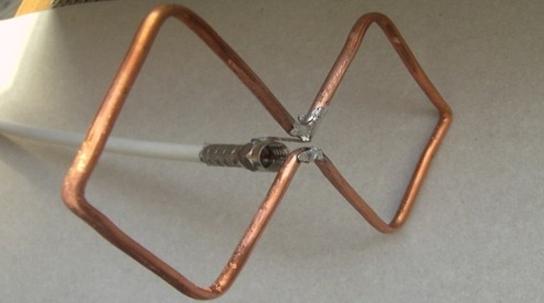

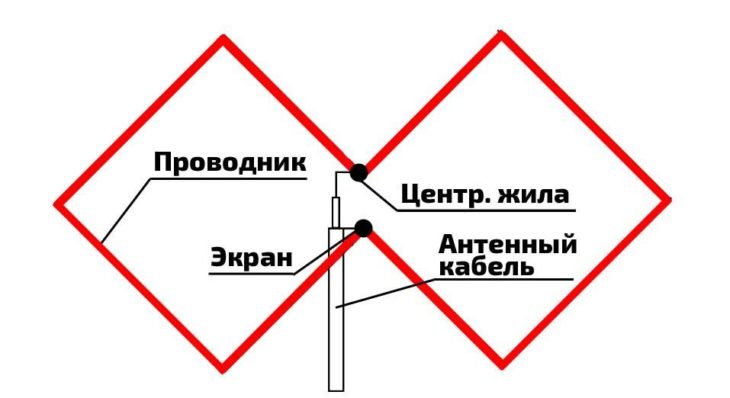

Ввиду конструкции называется еще «биквадрат», «восьмерка», «Z-антенна».

Конструкция популярна длительное время, так как применялась еще во время активного аналогового вещания. Биквадрат работает с приемом дециметровых, метровых волн. Необходимо только сделать конструкцию нужных размеров.

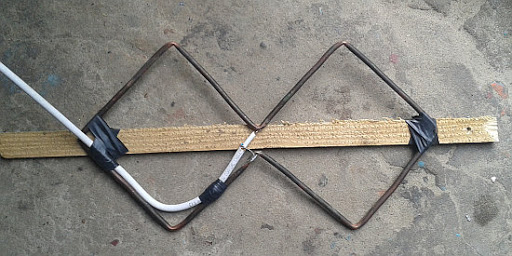

Делается «двойной квадрат» так:

1. Рассчитывается периметр квадрата, чтобы значить точную длину стороны.
2. Инструментом (тиски, плоскогубцы) из проволоки выгибаются два одинаковых квадрата.
3. В местах, где проволока будет состыковаться, она обрезается на 2 см с каждого конца на обоих квадратах.
4. Квадраты спаиваются так, чтобы первый конец был соединен с первым, а второй со вторым каждого элемента. Общего угла быть не должно (смотрим рисунок ниже).

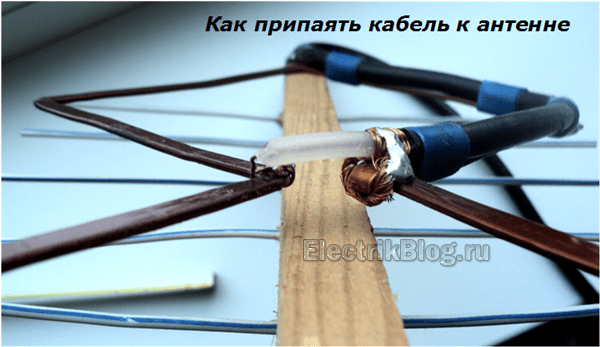

5. К двум сторонам одного из квадратов капроновыми стяжками фиксируется кабель.
6. Жилу припаиваете к одному концу биквадрата, а оплетку к другому.


   Центр всех соединений для улицы желательно закрыть, сделав заливку эпоксидкой или клеем-расплавом. Минимум нужно сделать покрытие лаком. Чтобы к соединениям был доступ, можно спрятать центральную часть в пластиковый короб (см. ниже).



7. Последним шагом делается крепление к каркасу с мачтой, чтобы установить устройство на улице. Одним из простых креплений является установка на две поперечно установленные деревянные планки, которые зафиксированы на мачте.

ДостоинстваПростота изготовления. Понадобится только основной материал (сталь, медь, алюминий), выбрать способ крепежа, кабель.Эффективность работы по сравнению с другими самодельными антенными приемниками для цифровых волн.НедостаткиОшибка в направленности сильно влияет на эффективность приемника.«Биквадрат» плохо работает в плотно застроенной местности. Сигнал будет отражаться, что приведет к помехам. Дополнительно может устанавливаться рефлектор (отражатель). Узел будет не только отражать сигнал на вибратор, но и «отталкивать» волны, отражаемые постройками.

Логопериодическая

Выполнена по логарифмическим законам. Они определяют длину вибраторов. Такое свойство объясняет первую часть названия. Вторая часть слова, «периодическая», говорит, что вибраторы расположены друг от друга на расстоянии, которое определяет рабочим диапазоном частот (периодом волн).

Рассчитана для показа цифрового ТВ, которое транслируется на высоких частотах. Но, при увеличении вибраторов, могут приниматься волны метровой длины. Последнее актуально, так как полного перехода от аналогового телевещания на цифровое еще не произошло. Полностью отказаться от метровых волн можно будет, когда третий мультиплекс будет доступен во всех регионах России.

Может быть исполнена в разных конструктивных вариантах. Выбор зависит от потребности. Надо учесть форму цифровой антенны. Выбрав неправильную, можно не получить нужного результата.

Основные моменты изготовления:

1. Нужны два стержня (оси), на которые крепятся вибраторы.
2. Оси готовятся пустотелыми, чтобы в них пропустить кабель-фидер. Принимающие элементы могут быть как пустотелыми тонкими трубками, так и проволоками большой толщины. Полый или заполненный проводник использовать, нет большой разницы, так как цифровое телевидение работает на ВЧ. Значит, ток бежит по наружной части проводника.
3. По формулам или специально разработанному онлайн-калькулятору рассчитываются основные параметры: длина стержней, вибраторов, удаленность между последними.
4. На нужных расстояниях крепятся вибраторы с каждой стороны стержня, отвечающей за левый, правый каналы отдельно.
5. Подсоединяется коаксиальный кабель сначала к антенне, потом к Т2-приставке или сразу к телевизору, если он поддерживает цифровое телевидение.

ДостоинстваРаботает в диапазоне частот, которые существенно больше других ДМВ-антенн.Имеет коэффициент усиления такой же, как у волнового канала, состоящего из 3-4 вибраторов. При этом размеры меньше, а внешнее конструкция практичнее.Широкая область применения (не только для телевидения). Можно использовать для Wi-Fi сигнала, мобильной связи.НедостаткиСвоими рукам сделать непросто. Сложность возникает при расчетах, при соблюдении размеров, расстояний.Чтобы получить нужные значения, надо на листке бумаги рассчитать ряд сложных уравнений. Для новичка, который сооружает антенну в домашних условиях, задача непосильная. Поэтому для облегчения расчета в интернете есть калькуляторы. Нужно вбить значения, а калькулятор автоматически предоставит нужные значения.

Антенна из жестяной банки

Для тех, кому представленный выше способ показался сложным, предлагаем решение проще.

Вам потребуются более простые материалы, и намного меньше времени (около получаса). Эта антенна, которую гораздо проще изготовить своими руками, хорошо подойдёт в качестве комнатной.

Вам потребуется:

• Минимум две жестяные банки (от пива или газированных напитков);
• Рейки из дерева — для держателя антенны, можно взять ещё одну для вертикальной мачты;
• Коаксиальный кабель;
• Штекер для подключения к телевизору;
• Инструменты и крепление: отвёртка, саморезы и изолента/скотч;
• При наличии вышеперечисленных материалов можете смело приступать к работе:
• Промойте и высушите банки;
• Прикрутите с помощью скотча или изоленты банки к рейке, расстояние между ними должно быть примерно 7,5 см.;
• Очистите коаксиальный кабель: у вас должно получиться два проводника;
• Прикрепить проводники к банке: прикрутите проводники к саморезам, сами саморезы прикрутите к банке, предварительно очистив поверхность банки от краски. При умении можно припаять проводники к жестянке;
• Прикрепите кабель к рейке изолентой;
• Можно использовать несколько реек с банками одновременно, установив их на общую мачту на небольшом расстоянии друг от друга;
• Установите получившуюся антенну на своё усмотрение;
• Подсоедините кабель с другого конца к штекеру;
• Можете искать каналы!

Теперь, когда вы знаете, как сделать антенну своими руками, вы можете получить доступ к телевизионному сигналу в любой ситуации и в любом месте.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),
• припой.

  Как сделать антенну из банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Используем проволоку

Еще одна простая конструкция — самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой — к батарее системы отопления. Труба выводится на крышу — она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Смотрите это видео на YouTube

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

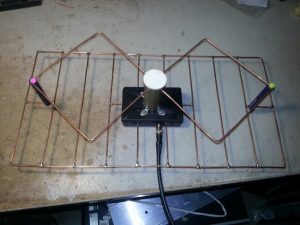

Еще один популярный телеприемник из медной проволоки, который можно сделать самому — малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего — 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки — 500 мм, ширина — 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика — дереву, эбониту, пластику.

Читайте также:  Чем отличаются аналоговый сигнал от цифрового — примеры использования

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

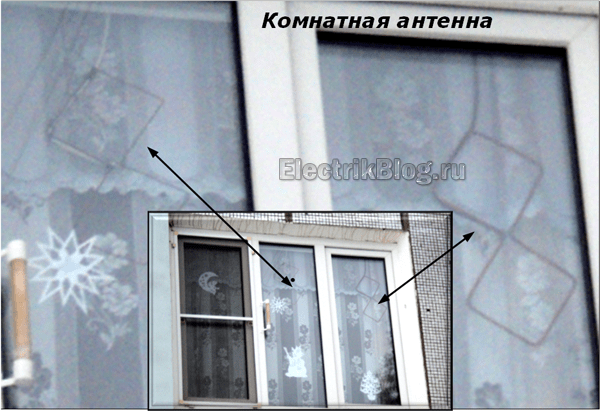

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

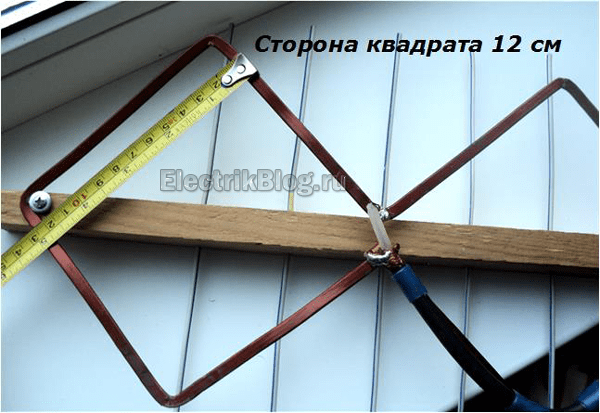

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

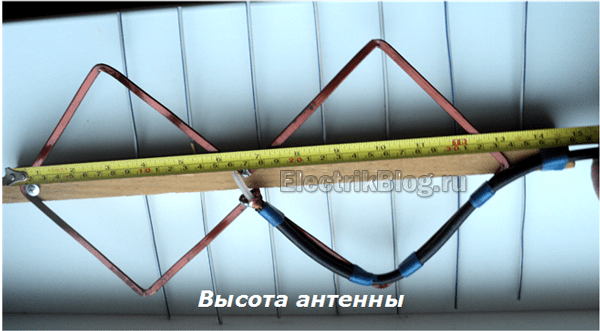

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

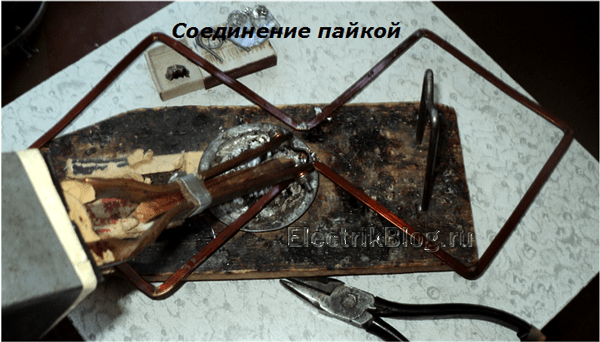

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

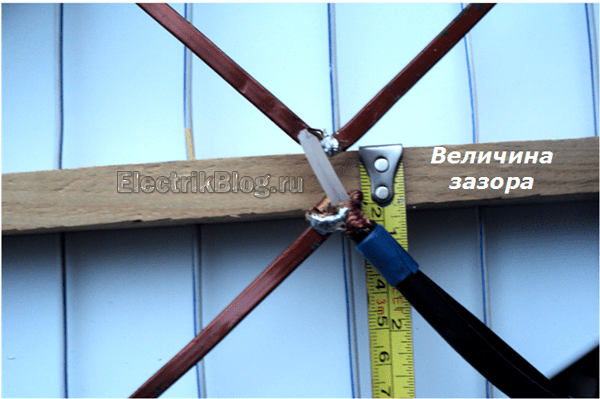

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

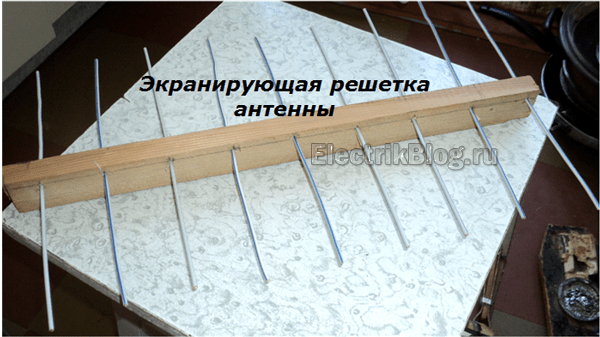

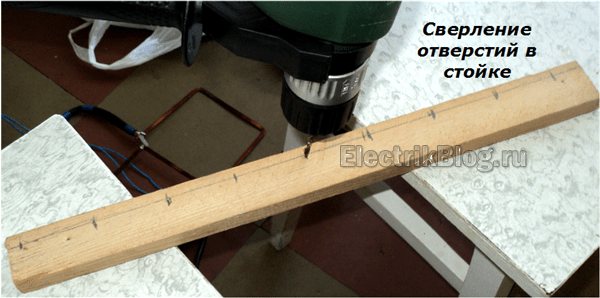

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Источники

• https://PoTelevizoram.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
• https://ichip.ru/sovety/remont/kak-sdelat-luchshuyu-antennu-dlya-tsifrovogo-televideniya-svoimi-rukami-520032
• https://kladochka.ru/antenna-dlya-televizora-svoimi-rukami
• https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
• https://sdelatrykami.ru/kak-sdelat-antennu-svoimi-rukami/
• https://tehnika.expert/cifrovaya/televizor/antenna-svoimi-rukami.html
• https://www.asutpp.ru/antenna-dlya-televizora-svoimi-rukami.html
• https://tytmaster.ru/antenna-svoimi-rukami/
• https://stroychik.ru/raznoe/kak-sdelat-antennu-svoimi-rukami
• https://odinelectric.ru/knowledgebase/kak-samostoyatelno-sdelat-prostuyu-tv-antennu
• https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
